M16 vízálló kábelcsatlakozó
  • M16 vízálló kábelcsatlakozó M16 vízálló kábelcsatlakozó

M16 vízálló kábelcsatlakozó

A HuaYi-FaDa M16 vízálló kábelcsatlakozó IP68-as védelemmel, 2–4 tűs konfigurációkkal, aranyozott rézötvözet érintkezőkkel és testreszabható öntött kábelszerelvényekkel rendelkezik LED-világításhoz és ipari automatizáláshoz. 18–22 AWG vezetékkompatibilitása és -40°C és +105°C közötti működési tartománya révén számos kültéri világítási és elektromos csatlakozási alkalmazást támogat. Kérjen árajánlatot testreszabott kábelopciókra és OEM/ODM szolgáltatásokra.

Kérdés küldése

termékleírás

A HuaYi-FaDa M16 vízálló kábelcsatlakozót LED-világításhoz, ipari automatizáláshoz és kültéri elektromos berendezésekhez tervezték. Az SQ16 sorozat IP68 védelemmel, öntött kábelszerelettel és műanyag csatlakozó anyával rendelkezik. 2-tűs, 3-tűs és 4-tűs változatban kapható, és támogatja a testreszabott kábeltípusokat és -hosszúságokat a különböző vezetékezési követelményekhez. Fedezze fel a teljes választékotvízálló kábelcsatlakozók.

M16 Waterproof Cable Connector

Tervezési és konfigurációs lehetőségek

Az M16 sorozat öntött kábelcsatlakozókat és kábelmentes forrasztásos csatlakozókat tartalmaz. A kompatibilis változatok párosíthatók az előre huzalozott berendezések belső lámpatest huzalozásával történő csatlakoztatásához, rugalmasságot biztosítva a LED-es világítási egységekhez és a kompakt elektromos eszközökhöz. Hasonlítsa össze ezt a sorozatot másokkalvízálló kábelcsatlakozók.

A fröccsöntött kábeles kialakítás a kábelt a csatlakozóval integrálja, míg a forrasztásos változat a külön elektromos végződést igénylő telepítéseket teszi lehetővé. A kábel hossza és típusa testreszabható a különféle berendezések elrendezéséhez.

Szerkezeti jellemzők és anyagok

  • Műanyag csatlakozó anya:A fekete anyát úgy tervezték, hogy ellenálljon a sóval összefüggő korróziónak, így alkalmas kültéri elektromos alkalmazásokhoz.
  • Tömítés szerkezete:A szilikon tömítés támogatja a csatlakozó IP68-as védettségét a por és víz behatolása ellen meghatározott vizsgálati körülmények között.
  • Vezető érintkezők:Az aranyozott rézötvözet érintkezők elektromos folytonosságot biztosítanak, 5 mΩ alatti érintkezési ellenállással.
  • Szigetelő ház:A nagy teljesítményű műszaki műanyagok házat és szigetelést biztosítanak, meghatározott UL94 V-0 lángbesorolással.

Műszaki adatok

Paraméter Specifikáció
Modell SQ16
Csatlakozó típusa M16 vízálló kábelcsatlakozó
Pin konfigurációk 2 tűs, 3 tűs, 4 tűs
Védelmi besorolás IP68
Névleges áram 5-10 A
Üzemi feszültség 300 V AC RMS
Vezetékmérő 18–22 AWG
Kábel átmérő 4,0-9,0 mm
Ellenáll a feszültségnek 1500 V AC 1 percig
Érintkezési ellenállás <5 mΩ
Szigetelési ellenállás >500 MΩ
Párzási tartósság ≥3000 ciklus
Üzemi hőmérséklet -40°C és +105°C között
Ház és szigetelés Nagy teljesítményű műszaki műanyagok
Kapcsolati anyag Aranyozott rézötvözet
Tömítés anyaga Szilikon
Láng minősítés UL94 V-0
Felsorolt ​​terméktanúsítványok UL, CE, CQC, RoHS

Alkalmazások a világítás és az automatizálás területén

  • LED világítás

    Alkalmas LED szalagokhoz, fal alátétekhez, földalatti lámpákhoz, kötéllámpákhoz, övlámpákhoz, függönylámpákhoz és villogó lámpákhoz. A rendelkezésre álló kábel- és forrasztásos változatok különböző bekötési elrendezéseket tesznek lehetővé. Tallózásvízálló LED csatlakozók.

  • Ipari automatizálás

    Alkalmazható közelítéskapcsolókra, érzékelőkre, aktuátorokra, áramlásfigyelő berendezésekre és terepibusz-komponensekre, amelyek kompakt vízálló csatlakozásokat használnak. Kilátásvízálló kör alakú csatlakozókaz automatizáláshoz.

  • Kültéri elektromos berendezések

    A tömített csatlakozási szerkezet és a korrózióálló műanyag anyatartó kompatibilis kültéri telepítéseknél használható.

M16 Waterproof Cable Connector applications

Miért válasszon minket

A HuaYi-FaDa a 2009-ben alapított Shenzhen 2 IN 1 Technology Co., Ltd. alatt működik. A cég a következőkre szakosodott:vízálló kábelcsatlakozókés kábelszerelvények, gyártási kapacitással, amely magában foglalja a formafejlesztést, a műanyag fröccsöntést, a huzalextrudálást, a hardverfeldolgozást és a kábelgyártást.

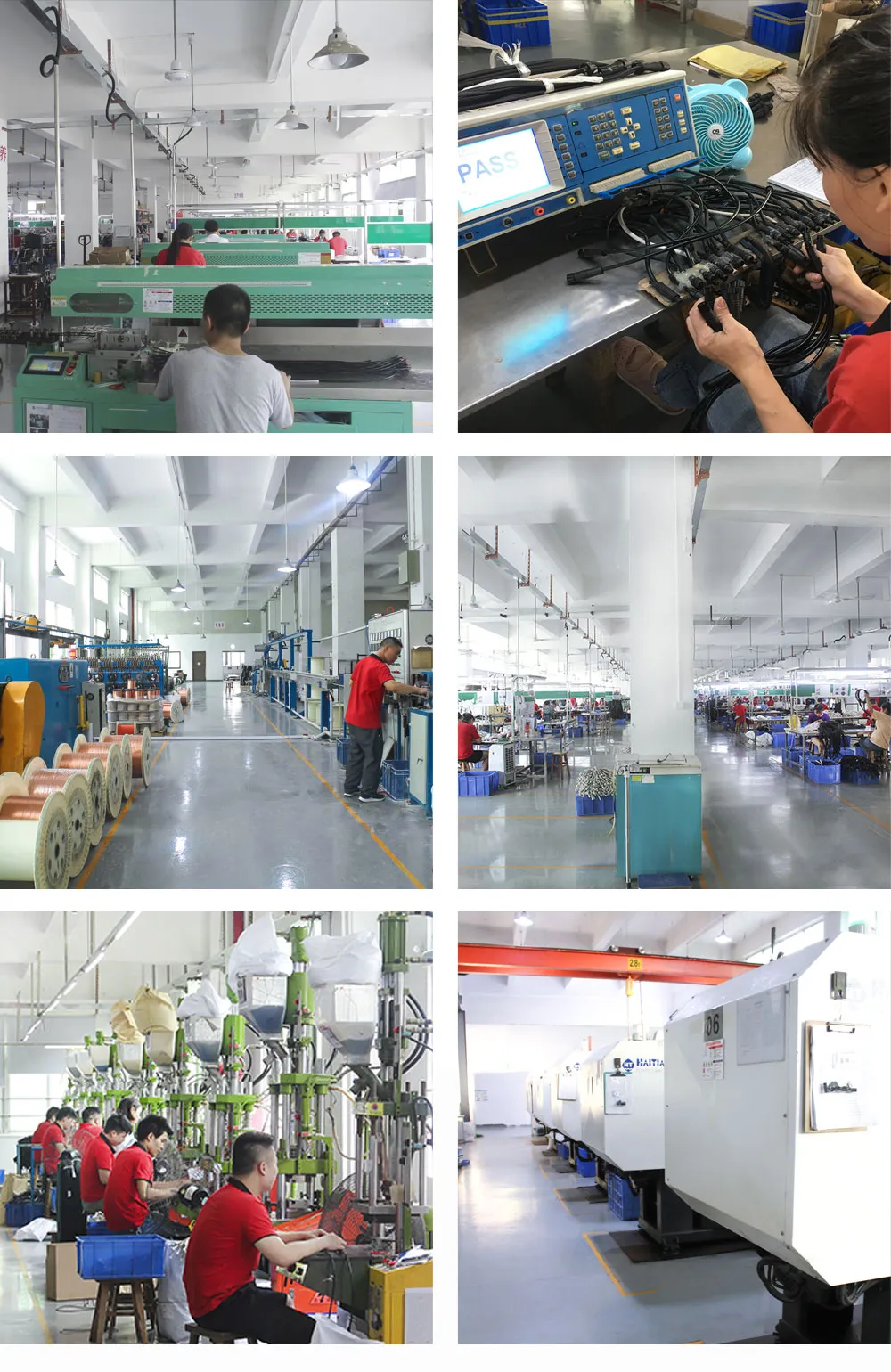

A gyár területe több mint 8000 m², és körülbelül 200 embert foglalkoztat. A gyártóberendezések közé tartoznak a függőleges és vízszintes fröccsöntő gépek, az automatikus huzalvágó és terminálfeldolgozó gépek, a CNC marógépek, a csiszológépek és a szikraforgácsoló berendezések.

Az OEM/ODM szolgáltatások testreszabott csatlakozó- és kábelszerelvényeket tartalmaznak, a kábeltípus, a kábelhossz és a tűkonfiguráció opcióival. A felsorolt ​​vállalati szintű tanúsítványok és minőségi tanúsítványok közé tartozik az UL, CE, RoHS, ISO 9001, TUV és CQC. Lásd a teljesvízálló kábelcsatlakozók választéka.

Alkatrészszámonként három minta ingyenesen elérhető egyszeri kérésre, a szállítás külön fizetendő. A gyártás átfutási ideje körülbelül két-három hét a megrendelés visszaigazolásától számítva. Az expressz kézbesítés DHL-en, UPS-en, FedEx-en vagy TNT-n keresztül általában két-hét napot vesz igénybe, míg a tengeri szállítmány kötegelt szállítás esetén elérhető.

HuaYi-FaDa production equipment
M16 Waterproof Cable Connector detail

Gyártás előtt ellenőrizze a tű konfigurációját, a kábel típusát és hosszát, a huzalhosszt és a szükséges mennyiséget. Az összes megtekintésevízálló kábelcsatlakozók.
