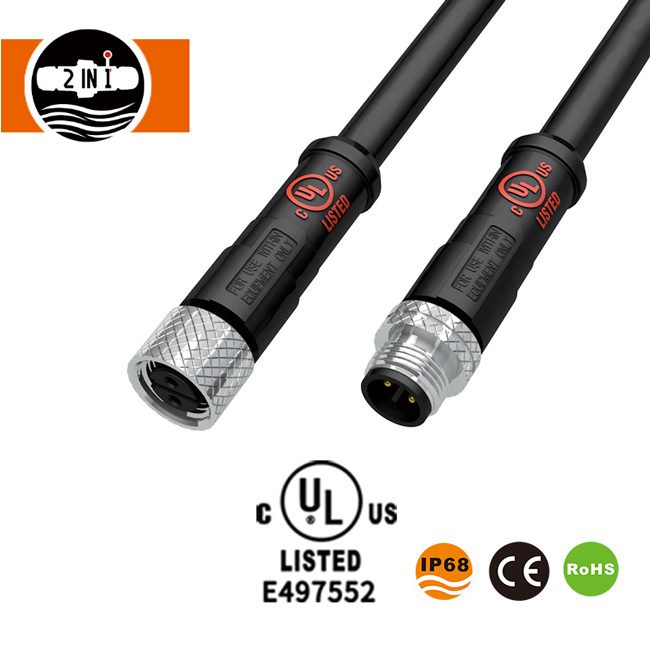

M12 UL vízálló kábelcsatlakozó

Előnyök

Integrált kábelszerelvény

Az SQ12 csatlakozó a kábelével van öntve, így nincs szükség külön kábelezésre a csatlakozó végén. A kábel típusa és hossza testreszabható a berendezés elrendezésének és a telepítési követelményeknek megfelelően.

SQ12 Műszaki előírások

Vízálló teljesítmény és csatlakozási szerkezet

Az IP68-as besorolású ház pormentes védelmet és vízállóságot biztosít meghatározott vizsgálati körülmények között. A szilikon tömítőelemek a csatlakozó vízálló szerkezetének részét képezik, míg a fém anya biztosítja a mechanikai kapcsolatot a kompatibilis illeszkedő alkatrészek között.

Az öntött kábelszerkezet csökkenti a külön kábelezés szükségességét a csatlakozó végén. A 4,0–8,0 mm-es kábelátmérő-tartomány kompatibilis kábelszerelvényeket tartalmaz, míg a négy érintkezős konfiguráció különböző áramköri elrendezéseket támogat.

A mellékelt specifikációk nem határoznak meg külön IP68-as besorolást a nem párosított csatlakozó interfészhez.

Alkalmazások

• Kültéri világítási rendszerek:Öntött kábelcsatlakozások kitett környezetben működő világítóberendezésekhez.
• Ipari automatizálás:Elektromos csatlakozások kompatibilis gépekhez és vezérlőberendezésekhez.
• Mechanikai berendezések:Kábelszerelvények kompakt, kör alakú csatlakozókat igénylő berendezésekhez.
• Napelemes fotovoltaikus berendezések:Kompatibilis kiegészítő elektromos csatlakozások.
• Kommunikációs berendezések:Kábelcsatlakozások kompatibilis jel- vagy tápáramkörökhöz.

A rendelkezésre álló érintkező-konfigurációk különböző vezetékezési elrendezéseket támogatnak, míg a testreszabott kábelhosszak a különféle berendezések elrendezését teszik lehetővé.

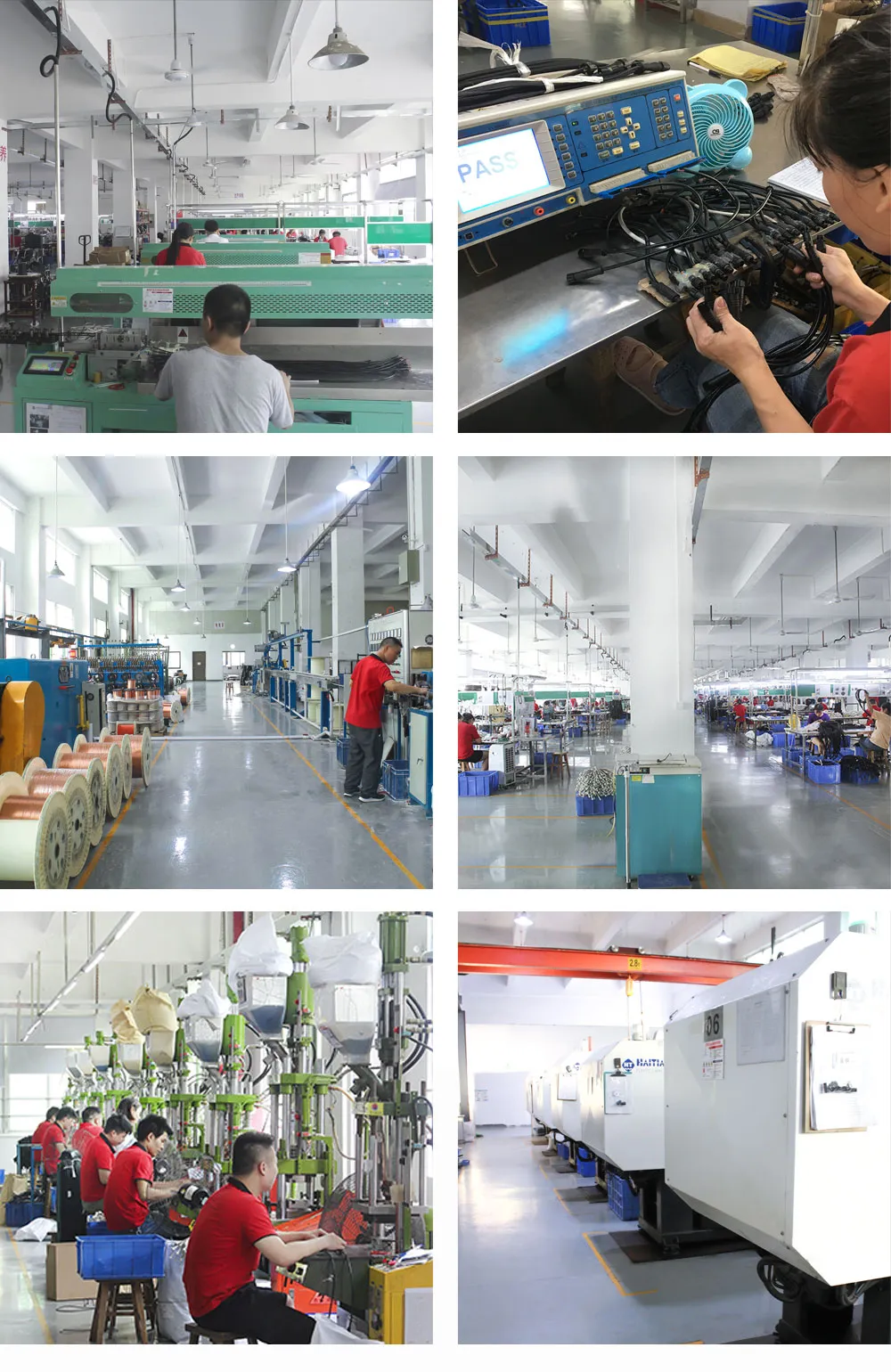

A HuaYi-FaDa gyártási lehetőségei

A Shenzhen 2 IN 1 Technology Co., Ltd. 2009-ben alakult, és a HuaYi-FaDa márkanév alatti vízálló csatlakozók és kábelek fejlesztésére, gyártására és értékesítésére specializálódott.

A cég mintegy 200 alkalmazottat foglalkoztat, és több mint 8000 m²-es gyárterületről számol be. Termelési erőforrásai a következők:

• Forma feldolgozás:Házon belüli formafejlesztési és megmunkálási létesítmények.
• Fröccsöntés:Függőleges és vízszintes fröccsöntő gépek.
• Kábel feldolgozás:Huzalextrudáló, automatikus vágó és csupaszító berendezések.
• Terminál feldolgozás:Berendezés elektromos csatlakozók összeszereléséhez.
• Precíziós megmunkálás:CNC maró, csiszoló és szikraforgácsoló létesítmények.
• Termékfejlesztés:Független K+F csapat testreszabott vízálló csatlakozók és kábelszerelvényekért.

Ezek a gyártási erőforrások a műanyag alkatrészek gyártására, a kábelfeldolgozásra, a szerszámozásra és a fémalkatrészek megmunkálására vonatkoznak.

UL tanúsítás és anyagspecifikációk

Az SQ12 sorozat UL és CQC tanúsítvánnyal rendelkezik. A ház anyaga meghatározott UL94 V-0 lángállósági besorolású, az érintkezőcsapok pedig aranyozott rézötvözetet használnak. Ezek az anyag- és tanúsítványrészletek támogatják az elektromos berendezésekkel kapcsolatos alkalmazások műszaki értékelését.

A csatlakozó IP68-as besorolása a por- és vízbehatolás elleni védelemre vonatkozik, míg az UL-tanúsítvány a vonatkozó tanúsítvány által lefedett követelményekre vonatkozik. Az RoHS-megfelelőség nem szerepel a mellékelt modellspecifikus tanúsítási adatok között.

Testreszabás, minták és szállítás

A HuaYi-FaDa OEM és ODM szolgáltatásokat kínál vízálló csatlakozó- és kábelszerelvényekhez.

• Kábel testreszabása:Kábel típusa és hossza.
• Minta elérhetőség:Alkatrészszámonként három ingyenes minta egyszeri értékeléshez; a szállítási költség külön fizetendő.
• Gyártási idő:Jellemzően 2-3 héttel a megrendelés után, a készlet- és rendelési követelményektől függően.
• Expressz szállítás:DHL, UPS, FedEx vagy TNT, 2–7 napos szállítási idővel.
• Tömeges szállítás:Tengeri fuvarozás nagyobb szállítmányokhoz.

A HuaYi-FaDa M12 UL vízálló kábelcsatlakozó négy érintkezős konfigurációban kapható, testreszabható kábelszerelvényekkel, IP68-as védelemmel, aranyozott érintkezőkkel és meghatározott elektromos besorolással a kompatibilis ipari és kültéri berendezésekhez.
