Az olyan területeken, mint a kültéri berendezések, az ipari automatizálás, a hajómérnökség és az új energetikai járművek, az elektromos csatlakozások megbízhatósága gyakran meghatározza a teljes rendszer élettartamát.Vízálló kör alakú csatlakozókÚgy tervezték, hogy megoldják a csatlakozási kihívásokat olyan zord környezetben, mint nedvesség, por és vibráció. Többek, mint egyszerűen "dugók" – átfogó mérnöki megoldások, amelyek integrálják a tömítést, a reteszelést és a jelátvitelt.

Miért válassza a Körlevelet?

A mérnöki alkalmazásokban a kör alakú csatlakozók előnyei geometriai szerkezetük természetes racionalitásából fakadnak.

• Magas helykihasználás: A kör keresztmetszetű érintkezők maximális számát a legkisebb alapterületen belül teszik lehetővé, lehetővé téve a nagy sűrűségű tűkonfigurációt.

• Egyszerű tömítési megvalósítás: A kör alakú profil O-gyűrűkkel vagy tömítésekkel kombinálva egyenletes radiális nyomást hoz létre, megbízható tömítési teljesítményt biztosítva.

• Kiváló mechanikai szilárdság: A kör alakú házak egyenletesen osztják el a feszültséget, jobb ütés- és rezgésállóságot kínálva, mint a négyszögletes csatlakozók. A menetes és bajonettzáras mechanizmusok robusztusabb illeszkedési biztonságot nyújtanak.

Ezzel szemben a szabványos, nem vízálló csatlakozók jellemzően csak száraz beltéri környezetben használhatók. Tömítő szerkezetek nélkül hajlamosak meghibásodásra a víz behatolása vagy az UV-sugárzás miatt, ha szabadban vannak kitéve.

Az IP-besorolások megértése: A kiválasztás első lépése

A „vízálló” egy általános fogalom, amelyet a mérnöki gyakorlatban az IP (Ingress Protection) besorolások segítségével kell számszerűsíteni. Az IEC 60529 szabvány szerint az IP utáni első számjegy a porvédelmet, a második számjegy pedig a vízvédelmet jelenti.

Fontos megjegyzés: A csatlakozó IP-besorolása általában a csatlakoztatott állapotban lévő védelmi képességére vonatkozik. Ha a berendezés portja hosszabb ideig szabadon van, védőkupakot kell felszerelni; ellenkező esetben a védelem sérül.

Az anyagok és a szerkezet határozza meg az élettartamot

Az IP-besoroláson túl az anyagválasztás közvetlenül befolyásolja a csatlakozók élettartamát bizonyos környezetben.

• Házanyagok: Hosszú távú kültéri használatra hőre lágyuló anyagok (például polikarbonát és PBT) ajánlottak – könnyűek, korrózióállóak és UV-állóak (UL F1 tanúsítvánnyal). A fémházak (alumíniumötvözet, rozsdamentes acél) alkalmasak ott, ahol nagyobb mechanikai szilárdságra vagy EMI-árnyékolásra van szükség, a rozsdamentes acél pedig a legelőnyösebb választás tengeri sópermettel rendelkező környezetben.

• Záró mechanizmusok:

• Menetes reteszelés: A legmegbízhatóbb, kiváló rezgésállóság, nehéziparban használható.

• Bajonett/Push-Pull reteszelés: Lehetővé teszi a gyors be- és kihúzást tiszta, hallható "kattanásos" visszajelzéssel, jelentős telepítési időt takarítva meg, különösen ideális fej feletti vagy zárt térben végzett műveletekhez.

• Érintkezők: A jel stabilitásának biztosítása érdekében az érintkezők jellemzően rézötvözetből készülnek, arany bevonattal, hogy ellenálljanak az oxidációnak és a korróziónak.

Gyakorlati szempontok a telepítéshez és karbantartáshoz

A tényleges telepítés és karbantartás során a következő pontok közvetlenül határozzák meg, hogy a csatlakozó védelmi teljesítménye teljes mértékben megvalósul-e:

1. Kerülje a kábel megfeszülését: Soha ne húzza a kábelt a csatlakozó csatlakoztatásához vagy leválasztásához. A kábelfeszülés károsíthatja a hátsó tömítőszerkezetet, ami IP-besorolási hibához vezethet. Gondoskodjon arról, hogy a kábel megfelelő feszültségmentesítése legyen a telepítés során.

2. Csak kézzel húzza meg: A speciális szerszámnyílások kivételével minden rögzítési műveletet kézzel kell végrehajtani. A csavarkulccsal vagy szerszámmal történő túlhúzás károsíthatja a meneteket vagy a házat.

3. Rendszeres ellenőrzés: Rendszeresen ellenőrizze, hogy a tömítőgyűrűk elöregedtek vagy repedtek-e, és hogy az érintkezők nem korrodáltak-e vagy szennyezettek-e. A huzamosabb ideig nem használt portokat zárja le védőkupakokkal.

Mainstream márkák és sorozatok a piacon

A különböző alkalmazási követelményektől függően a kiforrott sorozatú termékek egy sora már elérhető a piacon:

Amphenol: X-Lok sorozata támogatja a gyors push-pull reteszelést, az M12 S-Code sorozat pedig megfelel az IEC 61076-2-111 szabványnak, IP67/IP68/IP69K védelmi fokozatot kínálva, alkalmas ipari automatizálásra és vasúti szállításra.

Omron: Az XS5 sorozat (M12 SmartClick) innovatív belső reteszelő szerkezettel rendelkezik, amely megakadályozza a törmelék elakadását, támogatja az 1/8 fordulatú gyorszárat, és széles körben használják gyári automatizálási forgatókönyvekben, például autóiparban, élelmiszer- és italgyártásban.

Bulgin: A 400-as sorozat IP68/IP69K védelmet biztosít, amely lefedi az áram-, adat- és rádiófrekvenciás kapcsolatokat, és alkalmas olyan zord környezetekre, mint a tengeri és élelmiszer-feldolgozás.

Souriau - Eaton: Az UTS sorozat műanyag háza 1/3 fordulatú bajonettzárral rendelkezik, egyes modellek még párosítatlan állapotban is megőrzik az IP68-as besorolást, és támogatja a vegyes teljesítmény- és jelkonfigurációkat.

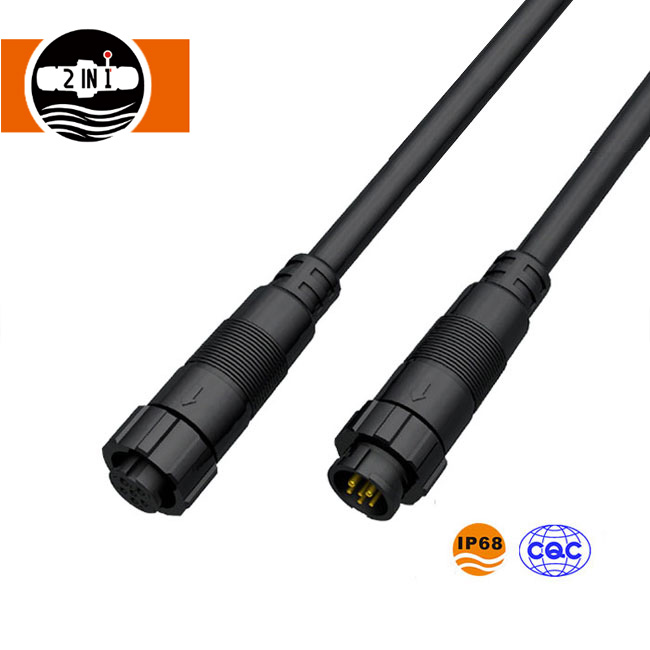

HuaYi-FaDa: Az M26 sorozat felülöntött és leszerelhető változatokat is kínál, támogatva az IP68 védelmi fokozatot, lángálló, antioxidáns és korrózióálló tulajdonságokkal, alkalmas LED-világításhoz, színpadi berendezésekhez, intelligens hálózathoz, napenergiához és automatizálási berendezésekhez, testreszabott szolgáltatásokkal, beleértve a kábelhosszt és a ház színét.

A jelen cikkben említett összes harmadik fél márkanév és termékmodell a megfelelő tulajdonosok tulajdonát képezi, és csak referenciaként szolgál.HuaYi-FaDa technológiafüggetlen gyártó, és nem áll kapcsolatban a fent említett márkákkal, kivéve, ha kifejezetten másként jelezzük.
