Melyek a csatlakozók vízállósági fokozatai? Mik a megfelelő vízállósági követelmények?

Az olyan iparágakban, mint az ipar, az autóipar, a fogyasztói elektronika és a kültéri berendezések gyártása,vízálló csatlakozókkulcsfontosságú alkatrészek, amelyek biztosítják a berendezés stabil működését nedves, poros vagy víz alatti környezetben.

A csatlakozókra vonatkozó vízálló minősítési szabványok elsősorban a Nemzetközi Elektrotechnikai Bizottság (IEC) által létrehozott IEC 60529 IP (Ingress Protection) szabványon és az ISO 20653 IP minősítési szabványokon alapulnak. A kínai hazai szabványok a QC/T 413 által létrehozott szabványra vonatkoznak.

A különböző szabványok eltérő alkalmazási követelményeket és jellemzőket tükröznek, és mindegyik szabványt folyamatosan frissítik és javítják az alkalmazások fejlődésével.

A gyakori IP-szabványokat az alábbiakban ismertetjük:

Az IP védelmi minősítés jelentése

Első szám (porálló besorolás): 0 és 6 közötti tartomány, amely jelzi a szilárd idegen tárgyak behatolása elleni védelem képességét. Minél nagyobb a szám, annál erősebb a védelem. Például a 0-s besorolás nem nyújt védelmet, míg a 6-os fokozat teljesen megakadályozza a por behatolását.

Második szám (vízállóság): 0-tól 8-ig terjedő tartomány, amely jelzi a folyékony víz behatolása elleni védelem képességét. Minél magasabb ez a szám, annál jobb a vízállóság.

Porálló besorolás (első számjegy)

A porállósági besorolások 0-tól 6-ig terjednek, ami a berendezés por elleni védőképességét jelzi:

IP0X: Nincs védelem, teljesen nincs porálló képesség.

IP1X: 50 mm-nél nagyobb átmérőjű szilárd tárgyak behatolása ellen véd.

IP2X: 12,5 mm-nél nagyobb átmérőjű szilárd tárgyak behatolása ellen véd.

IP3X: 2,5 mm-nél nagyobb átmérőjű szilárd tárgyak behatolása ellen véd.

IP4X: 1 mm-nél nagyobb átmérőjű szilárd tárgyak behatolása ellen véd.

IP5X: Véd a por behatolása ellen, de nem teljesen; a berendezés belsejében kis mennyiségű por is elviselhető.

 IP6X: Teljesen véd a por behatolása ellen; a berendezés belseje pormentes.

Különleges vízállósági besorolás (második számjegy) és követelmények

• IPX1: Nincs hatással a függőlegesen csöpögő víz; enyhe eső idején védett helyre helyezhető.

• IPX2: 15°-os dőlésszögben csöpögő víz nem befolyásolja, kissé szigorúbb, mint az IPX1, alkalmas ferdén elhelyezett berendezésekhez.

• IPX3: 60°-ig ellenáll a vízpermetnek.

• IPX4: Minden irányból ellenáll a fröccsenő víznek.

• IPX5: Ellenáll a sugárpermetnek, ellenáll az erős sugárpermetnek minden irányból.

• IPX6: Ellenáll az erős sugársugárnak, ellenáll az erős vízáramlásnak minden irányból.

• IPX7: Ellenáll a bemerítésnek, vízbe meríthető bizonyos mélységben és bizonyos ideig, például 1 méteren belül, de legfeljebb 30 percre.

• IPX8: Ellenáll a folyamatos bemerítésnek, folyamatosan vízbe meríthető egy bizonyos mélységben és egy bizonyos ideig, például a mélytengeri kutatóberendezésekben használt csatlakozók.

Van egy speciálisan meghatározott besorolás: IPX9K.

Korábban az IPX4K, IPX6K és IPX9K kizárólag az autóiparra vonatkozott, később azonban alkalmazásuk más iparágakra is kiterjedt.

Az ISO 16750, DIN 40050 és ISO 20653 sorozatban az IPX9K a legszigorúbb vízállósági minősítés. Ez magában foglalja az IPX9K tesztet a hazai autóipari QC/T417.1-2001 szabványban, "Tesztelési módszerek és általános teljesítménykövetelmények az autóipari kábelköteg-csatlakozókhoz".

A szabványok későbbi frissítéseivel és új alkalmazási területek hozzáadásával az IPX9K alkalmazási területei tovább bővültek.

• IPX9K: A legmagasabb vízállósági besorolás, amely magas hőmérsékleten és nagy nyomáson tisztítható, alkalmas élelmiszer-feldolgozó berendezésekhez, mezőgazdasági gépekhez, magasnyomású mosókhoz és egyéb berendezésekhez.

Márkaerőre vonatkozó ajánlás: Miért válassza a HuaYi-FaDa technológiát?

HuaYi-FaDa technológiaegy professzionális hazai vállalkozás, amely vízálló csatlakozók kutatás-fejlesztésére, gyártására és értékesítésére szakosodott, több éves gyártási tapasztalattal, teljes gyártási rendszerrel és kiforrott minőség-ellenőrzési folyamatokkal rendelkezik.

A tervezésre és a gyártásra összpontosítunkvízálló csatlakozásmegoldások, több sorozatot lefedő termékekkel, beleértve a jelcsatlakozókat, tápcsatlakozókat és hálózati csatlakozókat, széles körben használt ipari automatizálásban, kültéri világításban, új energetikai, kommunikációs berendezésekben, színpadi berendezésekben és felügyeleti rendszerekben. Alapvető előnyeink:

Professzionális gyári erősség: Saját formakészítő, fröccsöntő, huzalgyártó és összeszerelő műhelyekkel rendelkezünk, amelyek egyablakos szolgáltatást nyújtanak a tervezéstől a szállításig, biztosítva a stabil és ellenőrizhető minőséget és szállítási időt.

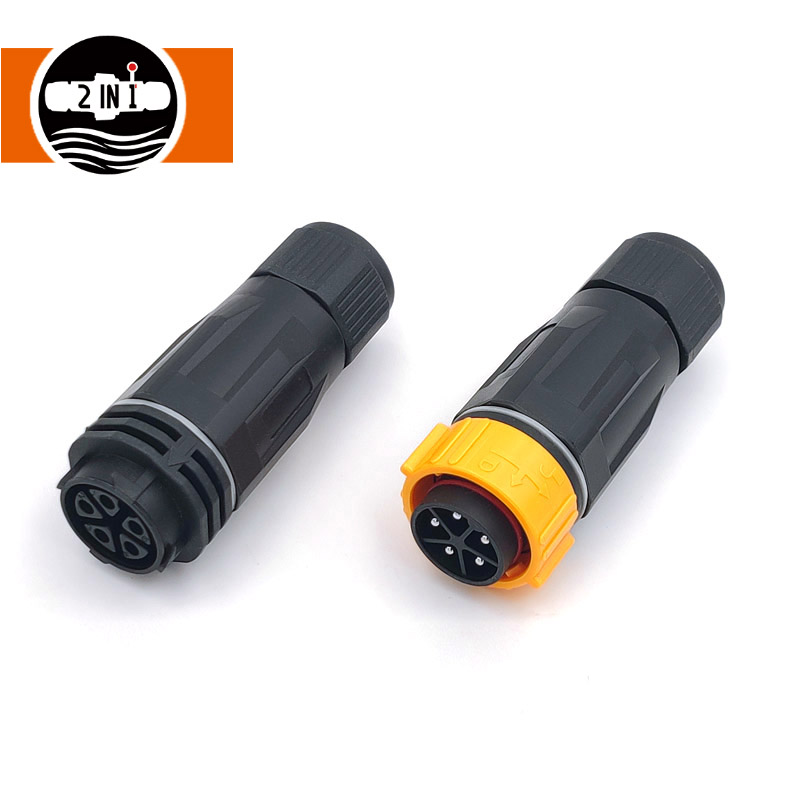

Vízálló termékek teljes választéka: Kínálunk M8 miniatűr csatlakozókat, 40A erősáramú csatlakozókat, RJ45 vízálló hálózati csatlakozókat, csavarzáras vízálló csatlakozókat stb., a különböző eszközök csatlakozási igényeinek kielégítésével.

Stabil és megbízható termékteljesítmény: A magas specifikációjú műszaki műanyagok, rézötvözet érintkezők és szilikon tömítőszerkezetek felhasználásával termékeink IP67/IP68 védelmi besorolást érnek el, ami lehetővé teszi a hosszú távú használatot nedves, poros és magas/alacsony hőmérsékletű környezetben.

Átfogó tanúsítványok és minőség-ellenőrzés: Termékeink CE, RoHS és egyéb tanúsítvánnyal rendelkeznek. Minden termék többszöri tesztelésen esik át, mielőtt elhagyná a gyárat, hogy biztosítsa a stabil kapcsolatokat és a biztonságos használatot.

Rugalmas testreszabás és gyors szolgáltatás: Támogatjuk a vezetékhosszra, a csatlakozókra, a magok számára és a telepítési módokra vonatkozó testreszabási követelményeket. Mintavizsgálatot, műszaki támogatást, gyors szállítást és értékesítés utáni szolgáltatást biztosítunk.
