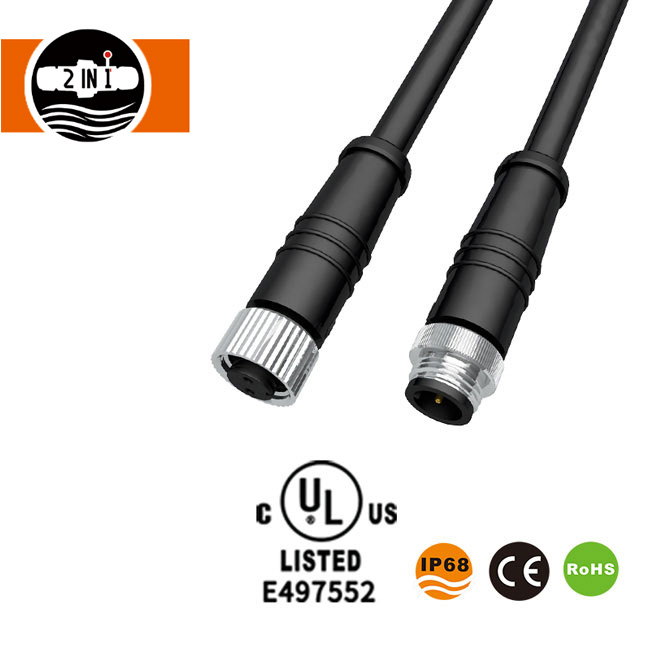

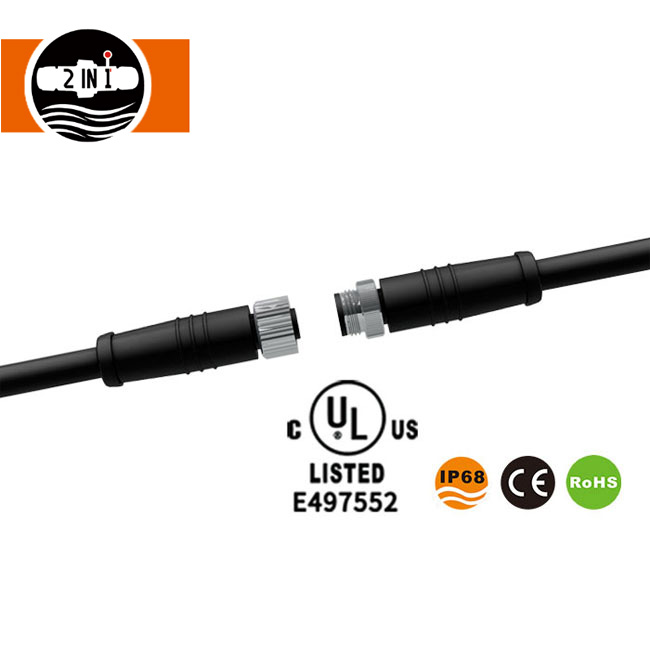

M12 vízálló elektromos kábel csatlakozó

Az M12 vízálló elektromos kábelcsatlakozó a HuaYi-FaDa Technology egyik alapterméke, amelyet kifejezetten különféle vízszigetelést és korrózióállóságot igénylő elektromos csatlakozási helyzetekhez terveztek. Egyensúlyban van a praktikum és a tartósság között, és alkalmazkodik a különféle összetett munkakörülményekhez. A termék moduláris felépítésű: a felső része aranyozott érintkező interfészekkel biztosítja a stabil áram- és jelátvitelt; a középső részen egy fém rögzítőanya van, amely növeli a csatlakozás szilárdságát és megakadályozza a vibráció okozta leválást; az alsó rész pedig PA66 nylon héjjal rendelkezik, amely kiváló időjárásálló és védő teljesítményt nyújt. Ez a három elem együttesen biztosítja az M12 vízálló elektromos kábelcsatlakozó stabil működését zord körülmények között is. Mindig ügyfélközpontúak vagyunk, optimalizáljuk a termékszerkezetet és javítjuk a termék teljesítményét, hogy ez az M12 vízálló elektromos kábelcsatlakozó több iparág tényleges alkalmazási igényeihez igazodjon, és csökkentsük ügyfeleink csatlakozási meghibásodásának kockázatát.

M12 vízálló elektromos kábelcsatlakozó paramétere

Termékszerkezet-elemzés

Felső rész: Aranyozott érintkezőfelület

Az M12 vízálló elektromos kábelcsatlakozó felső része a mag érintkezési felülete, amely aranyozott sárgarézből készült. Az egységes és sűrű aranyozás hatékonyan elszigeteli a csatlakozót a korrozív anyagoktól, például levegőtől és nedvességtől, megakadályozva az oxidációt és a rozsdát, valamint biztosítja az áram- és jelátvitel folytonosságát és stabilitását. Az érintkező kialakítása megfelel az ipari szabványoknak, biztosítva a zökkenőmentes be- és eltávolítást, valamint a szoros érintkezést. Ez hatékonyan csökkenti az érintkezési ellenállást és a jelveszteséget, így alkalmas alacsony feszültség- és áramátviteli követelményekre, és ideális a magas jelstabilitási követelményeket támasztó ipari forgatókönyvekhez.

Középső rész: fém záróanya

A termék középső részén fém anya található, amely nagy szilárdságú ötvözetből készült és precíziós megmunkálású. A menetek tiszták és szabályosak, a reteszelő erő mérsékelt. Lehetővé teszi a 360°-os elforgatás reteszelését, biztonságos és megbízható csatlakozást biztosítva a csatlakozó és a berendezés/kábel között, hatékonyan megakadályozva a berendezés vibrációja vagy külső behatások miatti kilazulást vagy leválást. A fém anya felületét korróziógátló bevonattal kezelték, amely lehetővé teszi, hogy ellenálljon a zord környezeteknek, például nedvességnek és pornak, meghosszabbítva az M12 vízálló elektromos kábelcsatlakozó teljes élettartamát.

Alsó rész: PA66 Nylon ház

Az M12 vízálló elektromos kábelcsatlakozó alsó része a házszerkezet, amely kiváló minőségű PA66 nylon anyagból készült, megfelel a 94-VO égésgátló szabványnak, és kiváló égésgátló, időjárásálló és ütésálló tulajdonságokkal rendelkezik. A ház szigorú tömítésű, dedikált szilikon vízálló gyűrűvel rendelkezik, amely IP67 vagy magasabb vízállósági besorolást ér el, hatékonyan megakadályozza a por, nedvesség és olaj bejutását a csatlakozóba, és védi a belső érintkezőket és a vezetékeket a sérülésektől. Ezzel egyidejűleg a PA66 nylon anyag jó alacsony hőmérsékleti ellenállással is rendelkezik, megőrzi a szerkezeti stabilitást még extrém alacsony hőmérsékletű, -40 ℃-os környezetben is anélkül, hogy törékennyé vagy deformálódna.

Termékjellemzők

1. Megbízható vízálló és porálló teljesítmény

Az M12 vízálló elektromos kábelcsatlakozó megfelel az IP67 szabvány vízálló és porálló teljesítményének, egyes modellek pedig IP68-ra bővíthetők. Hatékonyan megakadályozza a por behatolását és a rövid távú vízbemerülést, így alkalmas kültéri, párás és poros környezetben való használatra, átfogó védelmet nyújtva az elektromos csatlakozásoknak. Vegye figyelembe, hogy kerülni kell a hosszan tartó vízbe merítést, hogy ne befolyásolja a védőképességét.

2. Kiváló anyag- és korrózióállóság

Az érintkezők aranyozott sárgarézből, a héj PA66 nylonból, az anya pedig fémből készült. Ez a három anyag együtt javítja a termék korrózióállóságát, olajállóságát és ütésállóságát. A termék szigorú sópermet-vizsgálaton esett át (48 órás semleges sópermet vizsgálat után nincs korrózió), így alkalmas különféle vegyi közegekre ipari környezetben, és meghosszabbítja élettartamát.

3. Több tűs opció és széles körű kompatibilitás

Több tűs konfigurációt kínál, beleértve a 2 tűs, 3 tűs, 4 tűs, 5 tűs, 8 tűs, 2+2 tűs, 2+3 tűs és 2+4 tűs, rugalmas kiválasztást az ügyfél csatlakozási igényei alapján. Alkalmazkodik a különböző teljesítmény- és jelátviteli forgatókönyvekhez, és kompatibilis különféle eszközökkel, például LED-világítással, érzékelőkkel és működtetőkkel.

4. Kényelmes telepítés és biztonságos csatlakozás

Támogatja a hátsó panel felszerelését, leegyszerűsítve a telepítési folyamatot anélkül, hogy bonyolult szerszámokra vagy speciális ismeretekre lenne szükség, így javítva a telepítés hatékonyságát. A központi fém reteszelő anya kialakítása biztosítja a sima behelyezést és eltávolítást, valamint ütésálló és lazulásmentes, alkalmas a gyakori vibrációval járó ipari automatizálási forgatókönyvekhez.

5. Alacsony veszteségű jelátvitel

Az aranyozott érintkezők alacsony érintkezési ellenállással (≤10mΩ) és nagy szigetelési ellenállással (≥100MΩ) rendelkeznek, hatékonyan csökkentve az áram- és jelátviteli veszteségeket, biztosítva a stabil és interferenciamentes jelátvitelt, és alkalmazkodnak a nagy pontosságú forgatókönyvekhez, például az ipari buszokhoz és az érzékelő jelátviteléhez.

Technikai előnyök

1. Precíziós gyártási folyamat

Professzionális formafeldolgozó, fröccsöntő és hardverfeldolgozó műhelyekkel rendelkezünk, amelyek nagy pontosságú gyártóberendezéseket, például függőleges fröccsöntő gépeket és CNC marógépeket alkalmaznak az M12 vízálló elektromos kábelcsatlakozó minden alkatrészének precíz megmunkálásához. Ez biztosítja a pontos méreteket, a rendezett szerkezetet, a sima behelyezést és eltávolítást, valamint az erős alkalmazkodóképességet. Minden termék 100%-ban teljes ellenőrzésen esik át (nem tételes mintavétel), hogy megakadályozzák a minősítetlen termékek gyárból való elhagyását.

2. Szabványosított és kompatibilis tervezés

Az M12 vízálló elektromos kábelcsatlakozót az IEC-61076-2-101 nemzetközi szabványnak megfelelően tervezték, kiváló cserélhetőség és visszafelé kompatibilitás. Kompatibilis más, azonos specifikációjú és kódolású M12 csatlakozókkal, csökkentve a csereköltségeket és az alkalmazkodási kockázatokat az ügyfelek számára. A termék többféle kódolási módszert támogat, beleértve az A kódolást is, amely rugalmas konfigurációt tesz lehetővé a különböző alkalmazási forgatókönyvek szerint.

3. Testreszabott műszaki támogatás

Független K+F csapatunk van, nagy tapasztalattal a vízálló csatlakozók testreszabásában. OEM/ODM testreszabási szolgáltatásokat tudunk nyújtani az ügyfelek egyedi igényei alapján, beleértve a tűkonfigurációk, héjszínek, kábelhosszak, vízállósági besorolások stb. személyre szabott testreszabását, hogy megfeleljünk a különböző iparágak és berendezések speciális csatlakozási követelményeinek.

4. Szigorú minőség-ellenőrzési rendszer

Létrehoztunk egy minőségellenőrzési rendszert, amely megfelel az ISO9001:2008 szabványoknak. A nyersanyagbeszerzéstől és a gyártási feldolgozástól a késztermék kiszállításáig minden lépést szigorúan professzionális minőségellenőrök ellenőriznek. Minden nyersanyagot RoHS- és UL-kompatibilis, környezetbarát anyagokból választunk ki, biztosítva, hogy termékeink nem mérgezőek, környezetbarátak, és világszerte számos ország és régió környezetvédelmi követelményeinek megfelelnek.

Az M12 vízálló elektromos kábelcsatlakozó termék részletei

Kapcsolat:

Alkalmazási forgatókönyvek

1. LED világítás

Széles körben használják különféle LED-es világítási termékekben, például LED-szalaglámpákban, LED-es falmosó lámpákban, LED-es földbe épített lámpákban, LED-es kötéllámpákban, LED-szalaglámpákban, függönylámpákban és villogó lámpákban. Stabil vízálló csatlakozásokat biztosít a világítóberendezésekhez, alkalmazkodik a különféle világítási forgatókönyvekhez, beleértve a kültéri és beltéri nedves környezetet is, biztosítva a világítóberendezések normál működését.

2. Ipari automatizálás

Könnyen csatlakoztatható közelítéskapcsolókhoz, áramlásfigyelő eszközökhöz, terepibusz-komponensekhez, érzékelőeszközökhöz és működtető eszközökhöz. Alkalmas gyári automatizáláshoz, robotikához és mechanikai berendezésekhez, stabil jel- és áramátvitelt biztosít zord ipari környezetben, javítva a berendezések megbízhatóságát.

3. Új energia és kommunikáció

Alkalmazkodva olyan új energetikai berendezésekhez, mint a napelemes fotovoltaikus modulok és inverterek, valamint az 5G kommunikációs berendezések és a környezetbarát elektromos járművek. Kiváló időjárás-állósággal és interferencia-ellenes teljesítménnyel rendelkezik, alkalmazkodik a bonyolult kültéri környezeti feltételekhez, és biztosítja a berendezések stabil működését.

4. Egyéb mezők

Alkalmazható orvosi eszközökre, tengeri felszerelésekre és gépészeti berendezésekre is, megfelelő csatlakozási megoldásokat biztosítva különféle vízálló, korrózióálló és rendkívül stabil csatlakozást igénylő eszközökhöz.

GYIK

1. kérdés: Mi az M12 vízálló elektromos kábelcsatlakozó vízállósága?

A1: A szabványos modell IP67-es vízállósági besorolású, hatékonyan megakadályozza a por behatolását és a rövid távú vízbemerülést. Testreszabott IP68-as besorolási lehetőséget is kínálunk, amely az ügyfelek igényei szerint fejleszthető, és megfelel a magasabb vízállósági követelményeknek.

2. kérdés: Milyen tűkonfigurációkat támogat a termék? Testreszabhatók a speciális csapok?

2. válasz: A szabványos tűs konfigurációk közé tartozik a 2 tűs, 3 tűs, 4 tűs, 5 tűs, 8 tűs, 2+2 tűs, 2+3 tűs és 2+4 tűs. Az OEM/ODM testreszabása támogatott; a speciális csap konfigurációk és elrendezések testreszabhatók az ügyfelek egyedi igényei szerint.

Q3: Mennyi a termék élettartama? Van minőségi garancia?

A3: A termék mechanikai élettartama ≥3000 párosítási ciklus. Normál használat mellett élettartama elérheti a 3 évet is. 3 év minőségi garanciát vállalunk. A jótállási időn belül ingyenes javítási vagy csereszolgáltatást biztosítunk a nem ember által okozott károk által okozott minőségi problémákra.

Q4: Lehet-e mintákat adni? Q4: Mi a minta szállítási ideje?

A4: Ingyenes minták állnak rendelkezésre, modellenként 3 mintával. A minta szállítási ideje 3-5 munkanap. Egyedi minták esetében a szállítási idő a testreszabás összetettségétől függően meghosszabbodik.

Q5: Mi a megrendelés szállítási ideje? Támogatod a tömeges vásárlást?

A5: A normál rendelés szállítási ideje 2-3 hét. A tömeges megrendelések a rendelési mennyiség és a gyártási ütemezés szerint módosíthatók. Támogatjuk a tömeges vásárlásokat, amelyek versenyképesebb árat kínálnak. Kérjük, forduljon értékesítési csapatunkhoz a részletekért.

6. kérdés: A termék megfelel a környezetvédelmi követelményeknek?

V6: Igen, az M12 vízálló elektromos kábelcsatlakozónk RoHS-kompatibilis, környezetbarát nyersanyagokat használ. A gyártási folyamat követi a környezetvédelmi követelményeket, a termék nem mérgező és ártalmatlan, megfelel a világ számos országában és régiójában érvényes környezetvédelmi előírásoknak.
